离网光伏逆变器-易能数字

产品参数

离网系列

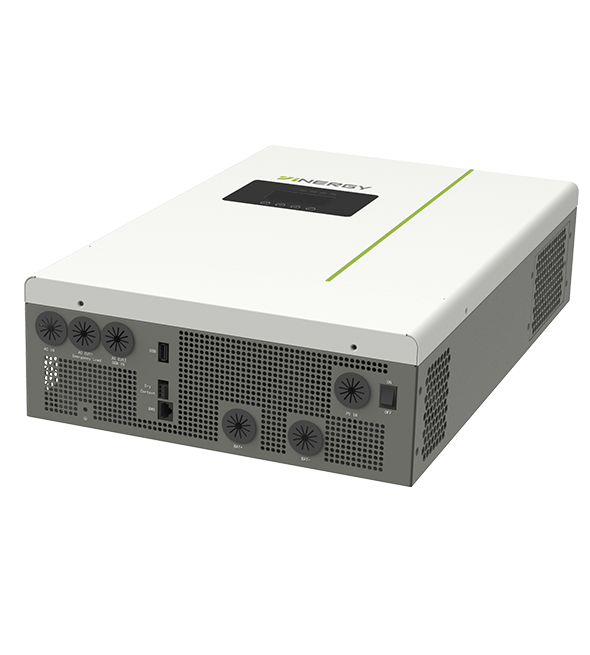

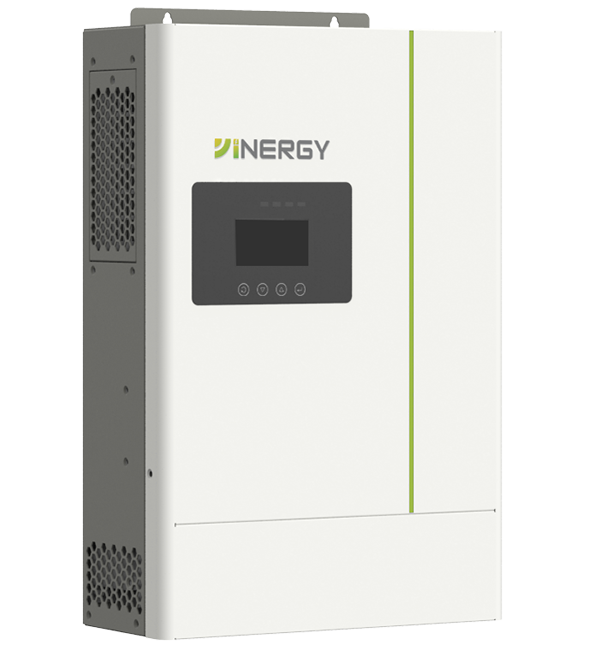

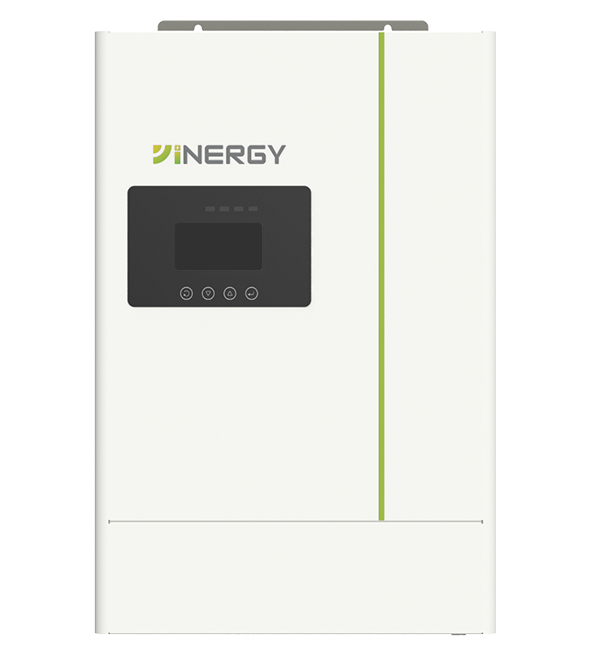

离网光伏逆变器

OG-1P6K5-DT

OG-1P5K-PDT

OG-1P3K6-DT

OG-1P1K2-T

额定容量

8120 VA / 6500 W

光伏最大输入功率

9000 W

最大光伏开路电压

500 VDC

MPPT 范围工作电压

60 ~ 450 VDC

最大输入电流

28 A

电池类型

锂、铅酸、AMG、凝胶

标称电池电压

48V(4*12V)

标称电压

208/220 / 230 / 240; L + N + PE

电压范围

170 ~ 280 ±3 (normal mode); 90 ~ 280 ±3 (Appliance mode)

额定功率

8120 VA / 6500 W

第二输出功率

4150 VA / 4150 W

浪涌功率

16000 VA

峰值效率（PV 到 INV）

96.50%

峰值效率（电池到INV）

93.50%

电池过压点

61 V

充电电流

2 ~ 120 A

内置功率增强器

是

尺寸，长 × 宽 × 高（mm）

129 × 338 × 529.6

重量 (Kg)

通讯接口

RS485 / RS232 / USB / Dry Contact

防护等级

IP21

额定容量

6250 VA / 5000 W

光伏最大输入功率

6500 W

最大光伏开路电压

500 VDC

MPPT 范围工作电压

120 ~ 450 VDC

最大输入电流

18 A

电池类型

锂、铅酸、AMG、凝胶

标称电池电压

48V(4*12V)

标称电压

208/220 / 230 / 240; L + N + PE

电压范围

170 ~ 280 ±3 (normal mode); 90 ~ 280 ±3 (Appliance mode)

额定功率

6250 VA / 5000 W

第二输出功率

4150 VA / 4150 W

浪涌功率

15000 VA

并联

9 台（1P 和 3P）

峰值效率（PV 到 INV）

96.50%

峰值效率（电池到INV）

90.00%

电池过压点

61V

充电电流

2 ~ 80 A

充电电流（PV+AC）

80 A

内置功率增强器

是

尺寸，长 × 宽 × 高（mm）

129 × 338 × 529.61

重量 (Kg)

通讯接口

RS485 / RS232 / USB / Dry Contact

防护等级

IP21

额定容量

4500 VA / 3600 W

光伏最大输入功率

6500 W

最大光伏开路电压

500 VDC

MPPT 范围工作电压

40 ~ 450 VDC

最大输入电流

18 A

电池类型

锂、铅酸、AMG、凝胶

标称电池电压

24V(2*12V)

标称电压

208/220 / 230 / 240; L + N + PE

电压范围

170 ~ 280 ±3 (normal mode); 90 ~ 280 ±3 (Appliance mode)

额定容量

4500 VA / 3600 W

第二输出功率

2300 VA / 2300 W

浪涌功率

12000 VA

电网电压范围

195 ~ 253 VAC

峰值效率（PV 到 INV）

96.00%

峰值效率（电池到INV）

92.00%

过载保护

1min@102%10s@110%3s@130%200ms@Load>150%

电池过压点

30.5 V

充电电流

2 ~ 100 A

内置功率增强器

是

尺寸，长 × 宽 × 高（mm）

112 × 283 × 439.4

重量 (Kg)

8.2

通讯接口

RS485 / RS232 / USB / Dry Contact

防护等级

IP21

额定容量

1500 VA / 1200 W

光伏最大输入功率

1200 W

最大光伏开路电压

125 VDC

MPPT 范围工作电压

20 ~ 100 VDC

最大输入电流

14 A

电池类型

锂、铅酸、AMG、凝胶

标称电池电压

12V(1*12V)

标称电压

208 /220 / 230 / 240; L + N + PE

电压范围

170 ~ 280 ±3 (normal mode); 90 ~ 280 ±3 (Appliance mode)

频率

50 / 60 Hz (Auto Adaptive)

额定功率

1500 VA / 1200 W

第二输出功率

1380 VA / 1200 W

浪涌功率

4000 VA

标称电压

208 / 220 / 230 / 240 VAC

电网电压范围

195 ~ 253 VAC

标称频率

49 / 51 Hz ±0.1%

峰值效率（PV 到 INV）

94.00%

峰值效率（电池到INV）

90.00%

过载保护

10min@102%1min@120%10s@150%200ms@Load>200%

功率因数范围

-0.8~+0.8

充电电压

FV MODE: 13.5 V
settable: 12 ~ 14.9 V
CV MODE: 14.1 V
settable: 12 ~ 15 V

电池过压点

15 V

充电电流

2 ~ 60 A

内置功率增强器

Yes

尺寸，长 × 宽 × 高（mm）

91 × 236 × 347

重量 (Kg)

4.5

通讯接口

RS485 / RS232

防护等级

IP21
